兩小時強度最高可達c30，7天可達c50，最快兩個小時通車無壓痕，粘接力最高可達2.8Mpa，體積穩(wěn)定，膨脹率和混凝土數(shù)據(jù)相近，不開裂、不脫落，修復后新老路面幾乎無色差，有良好的抗凍融和耐化學腐蝕性。

 快速道路修補砂漿配方：200公斤硫鋁快硬（雙快），250公斤普通425水泥

300公斤砂（40～70目），250公斤砂（80～120目）

修補母料：A型和A+增強型2款母料，添加量分別為：25和20公斤每噸，短纖維：3～6毫米1公斤。用水量：160～180。

備注：根據(jù)薄層、厚層，適當調配粗砂和細砂比例。做好砂的極配。

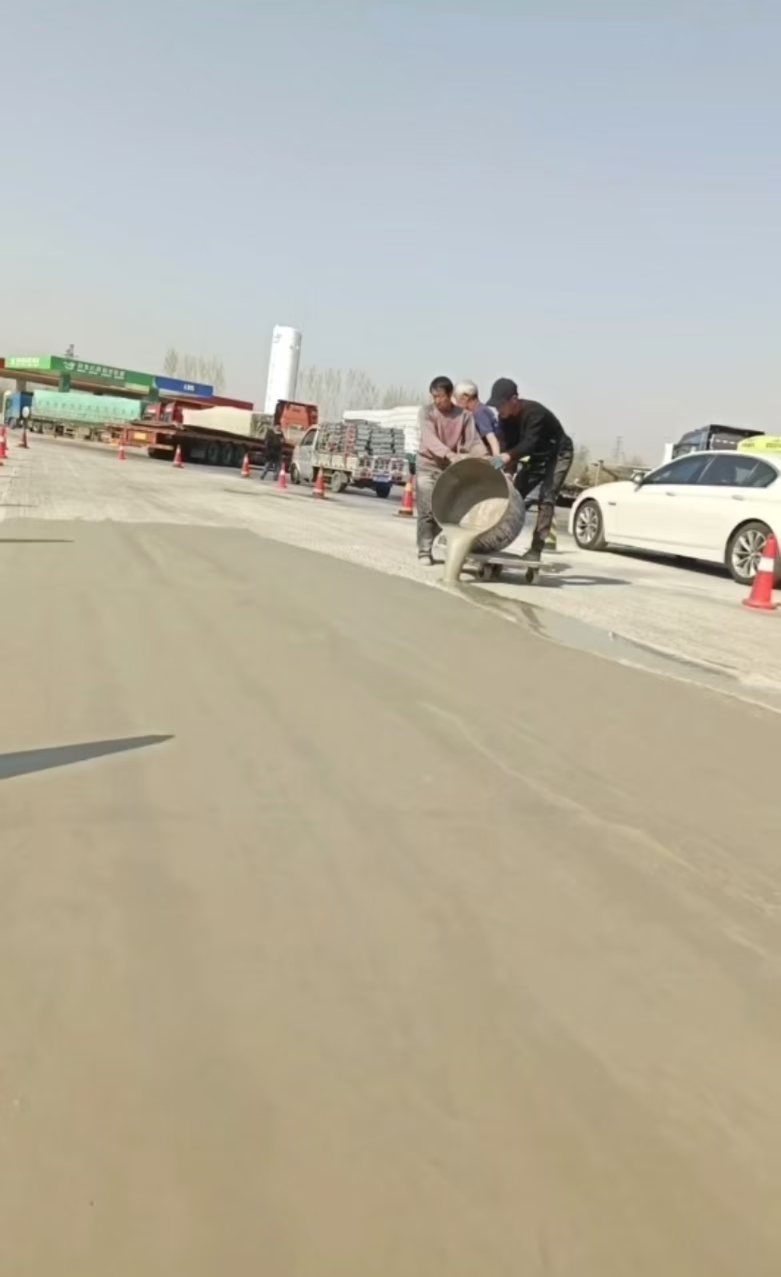

2小時強度：18～30兆帕。24小時強度：32～35兆帕。施工流程:清理地面→ 基面浸潤 → 界面處理 → 支模 → 攪拌 → 澆灌 → 養(yǎng)護。

道路修補砂漿母料是一種用于配制道路修補砂漿的關鍵材料，它通常具有以下特點和作用：

 - 特點：

- 高粘結性：能與原有道路路面材料緊密粘結，確保修補后的整體性和穩(wěn)定性，有效防止修補層與原路面之間出現(xiàn)剝離、空鼓等問題。

- 早期強度高：可使修補后的道路在較短時間內(nèi)達到較高的強度，縮短道路封閉時間，盡快恢復交通。例如，有些道路修補砂漿母料能實現(xiàn) 2 - 3 小時內(nèi)抗壓強度達到一定標準，滿足開放交通的要求。

- 耐久性好：具備良好的抗?jié)B性、抗凍性、抗腐蝕性等，能夠在各種復雜的環(huán)境條件下保持長期的性能穩(wěn)定，減少修補后的道路再次出現(xiàn)損壞的頻率。

- 施工性能佳：一般具有合適的流動性和可塑性，便于施工操作，能夠在不同的施工條件下順利地進行鋪設、振搗和抹平，且能保證修補層的平整度和密實度。

- 作用：

- 作為主要成分：是道路修補砂漿的核心組成部分，為修補砂漿提供基本的性能保障，其性能直接決定了修補砂漿的質量和使用效果。

- 調節(jié)性能：根據(jù)具體的道路修補需求和施工條件，可以通過調整母料的配方或摻量，來優(yōu)化修補砂漿的工作性、強度發(fā)展、凝結時間等性能指標，以適應不同的工程實際情況。

- 增強效果：與其他添加劑（如減水劑、早強劑、膨脹劑等）協(xié)同作用，進一步提升道路修補砂漿的綜合性能，滿足道路修補工程對于快速、高效、耐久的要求。

市場上有多種道路修補砂漿母料產(chǎn)品，其成分和性能會有所差異。常見的成分可能包括水泥、聚合物、纖維、填料以及各種化學添加劑等。在選擇道路修補砂漿母料時，需要綜合考慮道路的損壞情況、修補要求、施工環(huán)境以及成本等因素，選用合適的產(chǎn)品，并嚴格按照產(chǎn)品說明書和施工規(guī)范進行操作，以確保道路修補的質量和效果。
